AC-FLEX® - Faltenbälge

Faltenbälge werden hauptsächlich bei auftretenden axialen und lateralen Verschiebungen als Bewegungselemente eingesetzt.

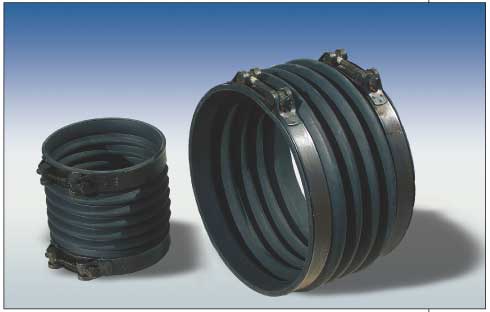

AC-FLEX GmbH liefert eine neue Faltenbalg-Konstruktion die im Bausystem je nach Bedarf in ein/zwei oder drei Einheiten à ca. 150 mm verschweisst geliefert werden. Liefergrössen der Durchmesser von NW 110 – 1250 mm oder aber nach Ihren speziellen Wünschen und/oder Anwendungen.





Die Faltenbälge sind in folgenden Materialqualitäten lieferbar:

  • TPE (thermoplastischer Kautschuk) Sehr gute Beständigkeit gegen Hitze, Alterung, Bewitterung, UV und Ozon, gute Chemikalienbeständigkeit, ausgezeichnete Wechselbelastbarkeit, hohe Ermüdungsbelastbarkeit. Einsatztemperatur: -40°C bis max. + 150°C.
  • TPU (Polyurethane – Polyether) Sehr gute Abriebfestigkeit, hydrolysen- und mikrobenbeständig, gute Oel- und Fettbeständigkeit, kälteflexibel. Einsatztemperatur: -40°C bis + 80°C.
  • PP (Polypropylen - Soft) und PVC (Polyvinylchlorid) als Sonderanfertigung
  • Weich - PVC (Polyvinylchlorid) Leitfähig 10 hoch 5 Ohm ca. 70-75 ° Shore A (als Ersatz für die Qualität 10 hoch 4; welche härter 90 - 98 ° Shore A war)
    max. Einsatztemperatur dauernd 60°C max.
    Einsatztemperatur kurz 70°C
    Erweichungstemperatur 100°C



Die Befestigung erfolgt mit vormontierten Breitbandklemmen.

Anwendungen:

  • Als Schutzelement bei axial bewegten Maschinenteilen gegen Staub, Späne, etc.

  • Aufnahme von Bewegungen in Rohrleitungssystemen, Material-Fülllstationen an Silos für Schüttgut
  • Verbindungsteil für Luftführung in Fahrzeugen, Motoren, Lokomotiven, Schiffsmotoren, Kehrmaschinen, Ansaugverbindung mit axialer Stauchbarkeit
